一、预应力钢绞线用途：

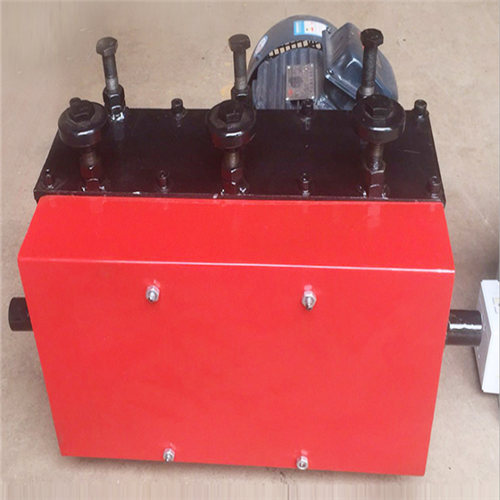

钢绞线穿束机是由机械传动，滚轮夹持钢绞线进行传送，可进、可退、可连续传送，也可点动传送，传达钢绞线速度以无极调速，操作方便，性能可靠，效率显著，该机大大的减轻了劳动强度，广泛使用于大型桥梁、箱梁与构筑物。是理想的穿索施工机械，在建造桥梁和大型建筑物采用有预应力工作中为孔道穿钢铰线的主要工具。

二、预应力钢绞线穿束机工作原理:

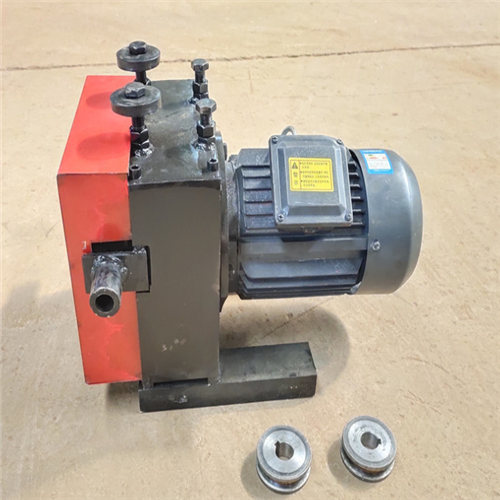

减速机带动双主动轮转动，钢铰线从一端进线口插入，主动轮与双丛动轮压住钢铰线向前移动沿导管穿入预留孔道，直到从孔道另一端穿出达到张拉用尺寸。本机可进可退，可快可慢，体积小，重量轻，操作简单，维护方便，在施工过程中，两人可完成操作，大大减轻劳动强度，提高生产效率。

三、预应力钢绞线穿束机技术参数：

1、钢铰线直径： 一般￠14-￠16（可根据用户需要配置）

2、输送距离： 40--180 m

3、电机功率及输入转速：3KW--5KW（可根据用户需要配置）

四、穿索机下料穿索操作过程如下：

1、 将钢绞线捆吊到预制梁端头，离预制梁约10米，用钢绞线笼固定好，开捆。

2、 将穿索机安装到位。

3、 将钢绞线头一端穿过穿索机。

4、 梁的另外一端开动穿索机电源，穿索机开始工作。

5、 当钢绞线到梁的另一端时，达到钢绞线要求外露长度时，电源控制者关闭穿索机电源，同时进钢绞线一端的操作。

6、 穿下一根钢绞线。
