产品介绍：

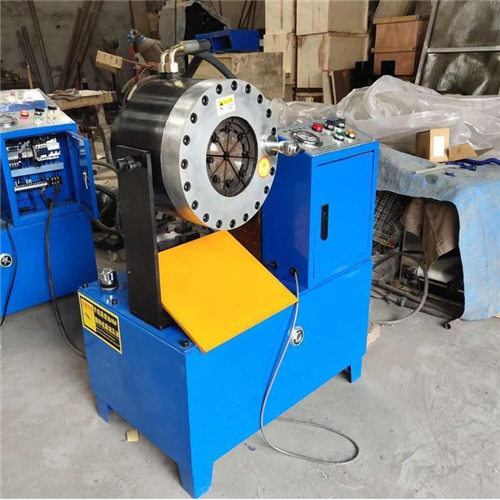

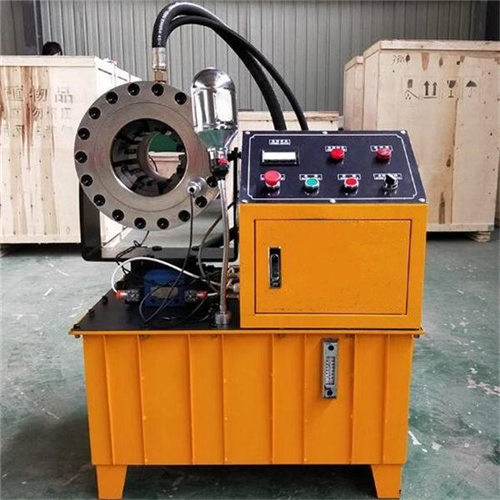

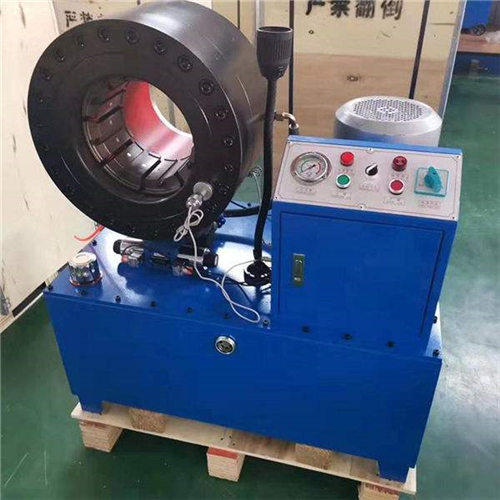

压管机扣压机，压管机如按使用功能可区分为液压高压管压管机，刹车管压管机，空调管压管机，动力管压管机机等，如按机械机构可分为直筒式压管机，双柱式压管机，开口式压管机，C型式压管机，如按控制方式可分为机电式压管机，PLC式压管机，数控式压管机

压管机又叫啤管机，扣管机，啤油喉。该压管机是在压力作用下使金属接头产生变形，从而平稳、地扣压在胶管上的专用设备、如（液压机械、注塑机、挖机、装载机、吊机、汽车空调管）,是液压机械厂,挖机维修点的必选设备。本扣管机模块采用双斜面设计，扣压力加大，压管无锥度，使用寿命长，低噪音，具有体积小，重量轻，功能多，开模快，易操作，好维修等优点。本机自1999年开始投入市场,2年内故障率不到1%,是一款性能稳定,简单易用,经济型的压管机.

压管机技术参数：

模具收扩(Die Opening & Closing)：     +/-25mm

大张口(Opening without dies)：       136mm

电机功率(Motor Size)：                3Kw

电源(Electrical Requirement)：         380V/50Hz-3Ph ~ 220V/50Hz-1Ph

张合全程总耗时(Full Crimping Cycle)    20S

扣压控制精度(Accuracy)：             0.02mm

扣压后产品不圆度(Un-even)：          ≤0.1mm

整机重量(Weight)：                   200Kg

模具规格(Die-sets)：                 15 19 23 27 31 36 41 47 53* 58* 67*

外型尺寸(长×宽×高) Dimensions：      650×450×650mm

工作原理：

柱塞泵安装于油箱内浸泡在液压油里达到科学散热静音的设计目的，柱塞泵在电机驱动下，输出液压油，推动扣压油缸内的柱塞运动，致使模座径向收缩，实现模具对胶管接头外套的挤压。当收缩量达到千分尺预定值时，挤压自动停止，电磁换向阀换向后，油缸内的柱塞反向运动，模具随之张开，扣压胶管完成。
